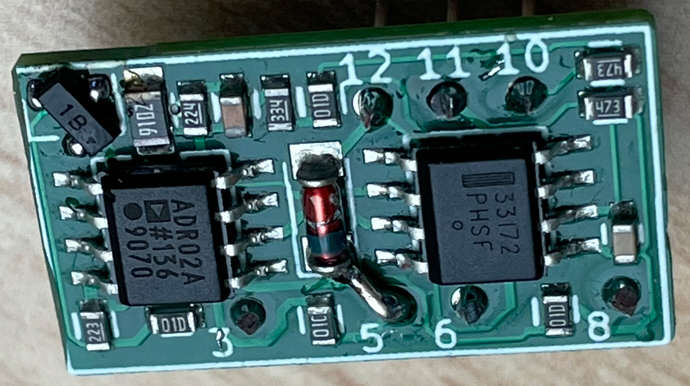

TCA530 Leiterplatte für Grundig, Saba und Wega

Diese TCA530 Ersatzschaltung, erprobt in vielen Grundig-, Saba- und Wega-Geräten, aufgebaut mit einer Präzisionsspannungsreferenz, die der Stabilität des TCA530 ebenbürtig ist. Die AFC-Funktion ist integriert, ebenso die Einschaltverzögerung an Pin 3. Die Heizspannungsversorgung ist nicht mehr notwendig, die entsprechenden Pins fehlen deshalb.

Diese Leiterplatte kann einfach gegen einen defekten TCA530 ausgetauscht werden, dazu muss dieser ausgelötet und eine IC-Fassung eingesetzt werden. Danach die Ersatzschaltung einstecken und die Abstimmoberspannung nach Servicemanual des jeweiligen Gerätes nachjustieren.

Diese Leiterplatte wurde schon erfolgreich in folgenden Gerätetypen eingesetzt:

• Grundig R25, 30, 35, 40, 45, 50, RC60, MT100, R1000, 2000, 3000, Studio 3010, T3000
• Saba 7140, 9140, 9141, 9240, 9240S, 9241, 9250, 9260, MT201, MD292
• Wega 3130, 3131, 3135
