Leiterplatte zur Eingangsquellenspeicherung für den Saba Receiver 9260

Diese Leiterplatte behebt endlich den Nachteil bei der Bedienung des beliebten Saba Receivers, dass die Einstellung einer gewählten Eingangsquelle verloren geht, wenn das Gerät ausgeschaltet wird.

Sie wird einfach gegen den im Gerät vorhandenen Tastatur-Encoder M190B1 auf dem Tipp-Tasten-Modul ausgetauscht und ermöglicht nach dem Ausschalten eine Speicherung der zuletzt gewählten Eingangsquelle: U1 bis U10, UKW, Band I, Band II, Phono, MW oder AUX, die dann beim Einschalten wieder übernommen wird.

Es handelt sich hierbei um eine Nachbildung eines Schaltkreises vom Typ M190B1, bestehend aus einem Tastaturencoder mit nichtflüchtigem Ausgangsspeicher (Memory).

Besonderheiten:

• Ausfallsichere Speicherung der gewählten Eingangsquelle (auch bei Netzausfall oder gezogenem Netzstecker)

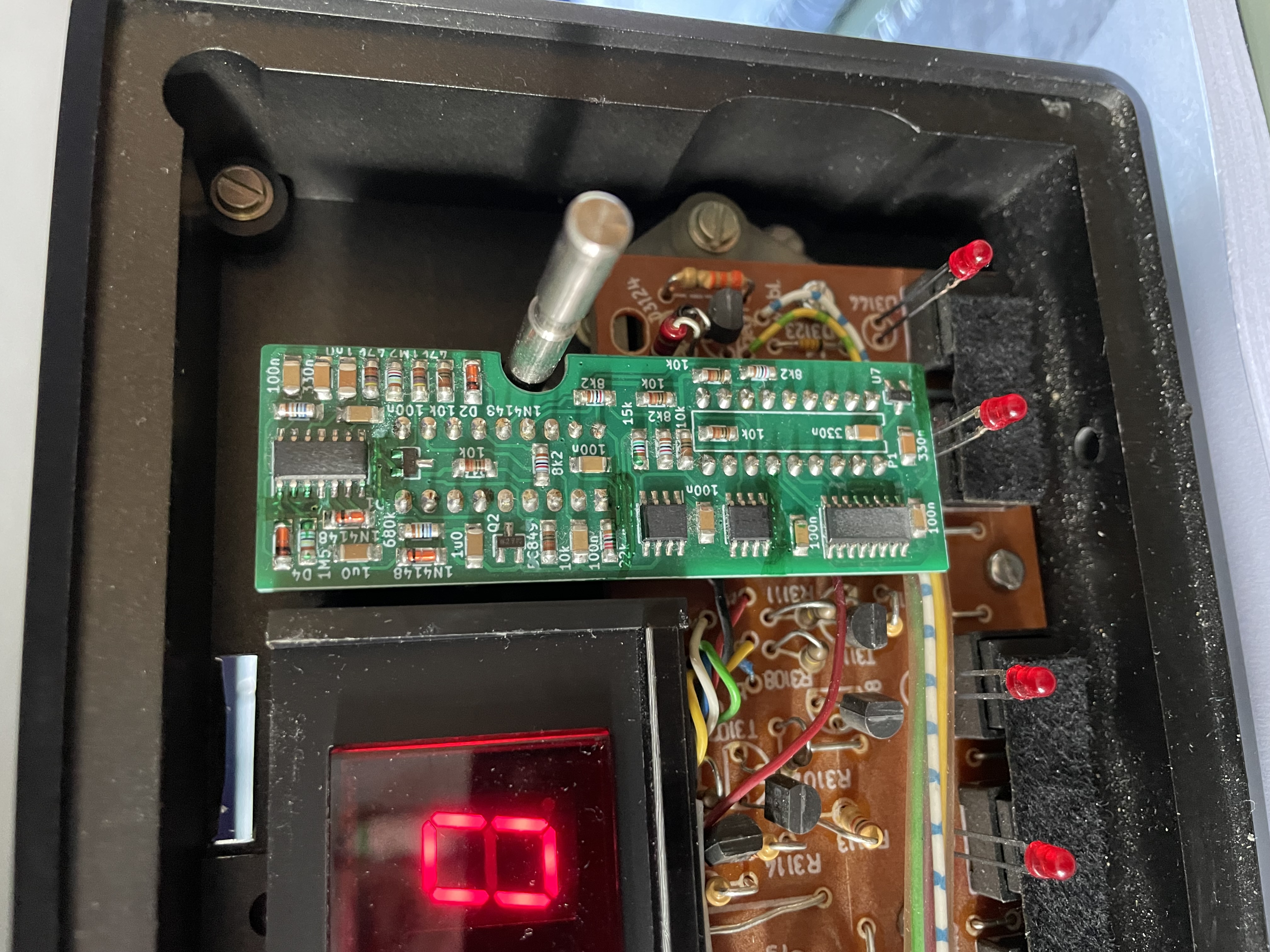

• Die Leiterplatte wird an Stelle des M190B1 in die IC-Fassung auf dem Tipp-Tasten-Modul gesteckt
• Keine Lötarbeiten oder Auftrennen von Leiterbahnen
• Störungsfreier Radioempfang (kein Mikroprozessor)
• Wartungsfrei (keine Batterie, Gold- / Super-Cap oder Speicherkondensator)
