Saba 9241 Anzeigetreiber AO808 AO810

Sollten Segmente in der Digitalanzeige nicht dargestellt werden, können unter anderem auf eine defekte Hybridschaltung hinweisen. Dort können Transistoren defekt oder Verbindungen zwischen den Anschlussstiften auf dem Trägermaterial und der Schaltung unterbrochen sein.

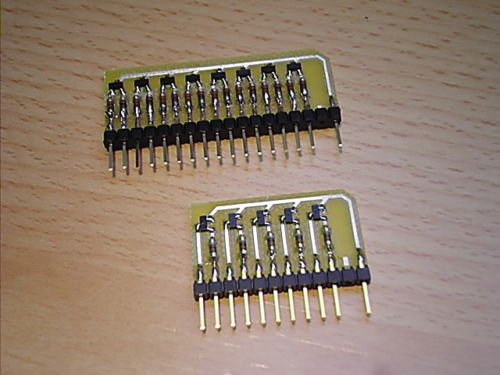

Abhilfe schaffen diese zwei Leiterplatten, die anstelle der Hybridschaltungen AO808 und AO810 im Zähler-Modul des Saba Receivers 9241 eingebaut werden.

Da der für die damalige Zeit hoch integrierte Frequenzzähler AY-5-8100 nur für eine Flüssigkeits-kristallanzeige geeignet war wurden im 9241 den Multiplex-Ausgängen die beiden Hybridtreiber AO808 und AO810 nachgeschaltet, um 7-Segment LED-Anzeigen betreiben zu können.

Es handelt sich hierbei um die Nachbildung der originalen Treiber nach Unterlagen von General Instrument Microelectronics.
